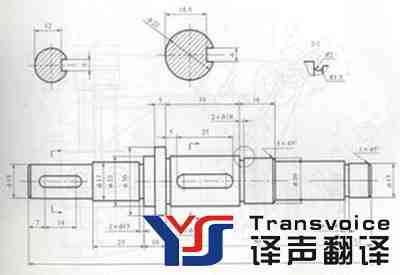

眾所周知，機械圖紙翻譯是一件不簡單的工作，除了它本身的格式外，還有一些特定的專業詞匯。今天，專業翻譯公司譯聲翻譯就為大家總結了機械圖紙翻譯的專業英文詞匯，希望對那些從事機械圖紙翻譯工作的小伙伴們能夠有所幫助！


ALL WELDS CONTINUOUS UNLESS OTHERWISE STATED未注焊縫均為連續焊

ALL WELDS 3mm FILLET UNLESS OTHERWISE STATED未注焊角高3mm.

ALL UNSPECIFIED RADI - R3未注圓角R3

REMOVE ALL BURRS AND SHARP EDGES棱角倒鈍

CHANNEL 槽鋼

RSA 708 角鋼 70X70X8

M30X1.5 pitch M30X1.5的錐螺紋

Tackweld 點焊

OD 1/4" outside dimension 1/4"的縮寫 外徑直1/4"

75 CRS 尺寸為75 材質為冷軋鋼板

410 OPENING REF 410 開口參考尺寸

40 REF 尺寸為40,參考值

2.5“BSP 2.5” 圓錐管螺紋

2.5“BSPT HEXAGON 2.5” 六角圓錐管螺紋(即對絲)

30x2.5 FLAT BAR 30X2.5 扁鋼

TYP 2 POSNS 2處

11 TOTAL COILS APROX.9 WORKING COILS APROX.RIGHT HAND WOUND ONLY,END COILS SQUARE TO TOUCH.總圈數約11圈；工作圈數約9圈；右旋；彈簧的端部磨平以便于接觸.（此為彈簧技術說明）

內扣(母扣) FEMALE

外扣(公扣) MALE

偏心軸 eccentric shaft

銷軸 PIN

開口銷 COTTER PIN

螺桿 screw

緊定螺釘 SET SCREW

圓螺母 ROUND NUT

內六角螺釘 SOCKET HEAD CAP SCREW

六角螺釘 HEX HD SETSCREW

六角螺栓 HEX HD BOLT

擋圈 closing ring

彈性擋圈 circlip

軸承隔套 distance sleeve of axletree

軸承 axletree

深溝球軸承 DEEP GROOVE BALL BEARING

無扣長 non-buckle longth

彈簧 SPRING

吊環螺釘 LIFTING EYE BOLT

開槽盤頭螺釘 SLOTTED PAN HEAD SCREW

圓錐滾子軸承 TAPERED ROLLER BEARING

推力球軸承THRUST BALL BEARING

平鍵 FLAT KEY

彈簧墊圈 SINGLE COIL SPRING WASHER

平墊圈 FLAT WASHER

螺母 FULL NYLOCK NUT

圓螺母 ROUND NUT

所有尖角/棱角倒角并去毛刺 REMOVE ALL BURRS AND SHARP EDGES

ACCESS Accessory 附件

ADJ Adjustable,Adjust 調整

ADPT Adapter 使適應

ADV Advance 提前

AL Aluminum 鋁

ALLOW Allowance 允許

LT Alternate 改變

ALY Alloy 合金

AMT Amout 數量

ANL Anneal 鍛煉

ANSL Amer Natl Stds Institute

APPROX Approximate 大約 ASME Amer Society of Mech Engrs

ASSEM Assemble 裝配

ASSY Assembly 裝配

AUTH Authorized 授權的

AUTO Automatic 自動的

AUX Auxiliary 輔助的

AVG Average 平均

AWG American Wire Gauge

BC Bolt Circle 螺栓圓周

BET Between 之間

BEV Bevel 斜角

BHN Brinell Hardness Number 布氏硬度值

BLK Blank ,Block 空白

B/NM Bill of Material 材料費

BOT Bottom 底部

BP or B/P Blueprint 藍圖

BRG Bearing 軸承

BRK Break 破裂

BRKT Bracket 支架

BRO Broach 鉆孔

BRS Brass 黃銅

BRZ Bronze 青銅

B＆S Brown＆Shape 棕色＆形狀

BSC Basic 基本的

BUSH Bushing 套管

BWG Birmingham Wire Gauge

C TO C Center-to-Center 中心到中心

CAD Computer-Aided Drafting 電腦輔助設計

CAM Computer-Aided Mfg

CAP Capacity 容量

CAP SCR Cap Screw 螺帽

CARB Carburize 使?jié)B碳

CBORE Counterbore 擴孔

CCW Counter Clockwise 逆時針
